引下夹具安装图解
| 光纤型号： | |
| 光纤芯数： | |
| 光缆结构： | |
| 护套材料： | |
| 使用温度： | |
| 敷设条件： |
订购热线：0731-82598282
24时咨询：155-8009-2888
详细介绍
塔式引下夹具和杆式引下引下夹具主要用于ADSS及OPGW光缆在杆塔上引线时的固定安装。如在光缆接头杆（塔）处，光缆从夹持金具引到接续保护盒安装处的固定作用；光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全。一般安装距离为1～1.5米安装一个引下夹具。我们能提供以下两种引下夹具，分别是：夹具。如图：

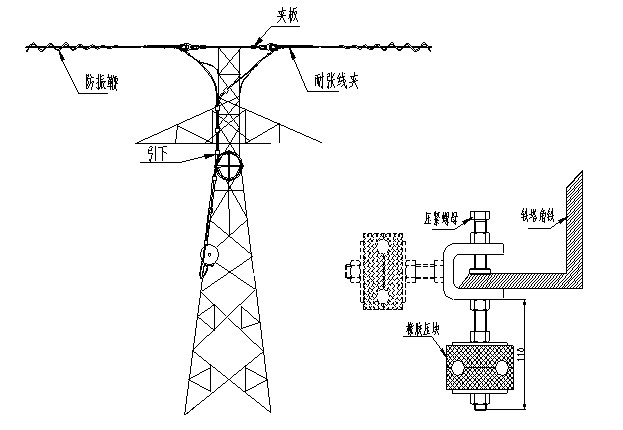

一、塔式引下夹具安装方法：（如图示）
1. 先将U型塔式引下夹具按要求1.5-2(m)的距离固定在铁塔上；
2. 然后用夹具上的橡胶夹片将光缆夹紧即完成安装。

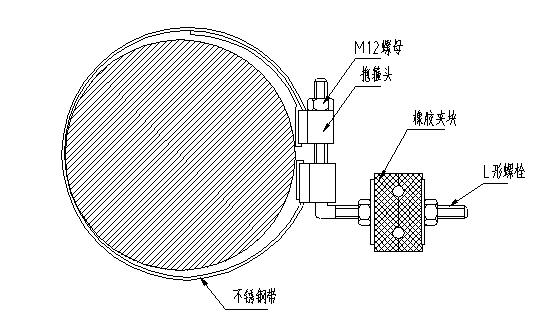

二、杆式引下夹具安装方法：（如图示）
1.先把不锈钢带穿入抱箍头，然后将不锈钢带围着水泥杆绕一圈，留够收紧的距离后将多余的不锈钢带弯折180度；
2.按要求的固定距离将不锈钢带和抱箍头一起把水泥杆抱住，用扳手把收紧螺母收紧即可；
3.然后用夹具上的橡胶夹片将光缆夹紧即完成安装。
一、塔式引下夹具安装方法：（如图示）
1. 先将U型塔式引下夹具按要求1.5-2(m)的距离固定在铁塔上；
2. 然后用夹具上的橡胶夹片将光缆夹紧即完成安装。
二、杆式引下夹具安装方法：（如图示）
1.先把不锈钢带穿入抱箍头，然后将不锈钢带围着水泥杆绕一圈，留够收紧的距离后将多余的不锈钢带弯折180度；
2.按要求的固定距离将不锈钢带和抱箍头一起把水泥杆抱住，用扳手把收紧螺母收紧即可；
3.然后用夹具上的橡胶夹片将光缆夹紧即完成安装。
