ADSS光缆-悬垂线夹
| 光纤型号： | / |
| 光纤芯数： | / |
| 光缆结构： | / |
| 护套材料： | / |
| 使用温度： | / |
| 敷设条件： | / |
订购热线：0731-82598282
24时咨询：155-8009-2888
详细介绍
用途:
预绞式悬垂线夹是将ADSS光缆悬挂在输电线路杆塔上的联接金具。线夹可以减小光缆在悬挂点上的静态应力，提高光缆的抗振能力，抑制风力振动的动态应力；还可以保证光缆的弯曲不超过允许的数值，使光缆不产生弯曲应力，所以光缆中的光纤不会产生附加损耗。
结构与材料:
铝夹板------由耐腐蚀铝合金压力铸造而成,该铝合金化学性能稳定，抗大气腐蚀性能好，并具有较好的机械性能。
橡胶夹具------由优质橡胶及中心加强件组成，具有抗臭氧、耐化学、耐气候老化性能，具有高低温度性能，及较高的强度和弹性，较小的压缩变形。
螺栓、平垫、弹垫、螺母、闭口销、U形挂环------电力标准件。
护线条预绞丝------按预定的机械性能与化学成分定做的铝合金线材，具有很高的抗拉强度、硬度和良好的弹性以及极强的防锈能力，能在恶劣的气候环境下长期使用。
外层预绞丝------与护线条预绞丝相同。

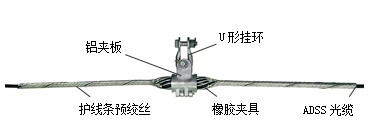

ADSS光缆单悬垂：

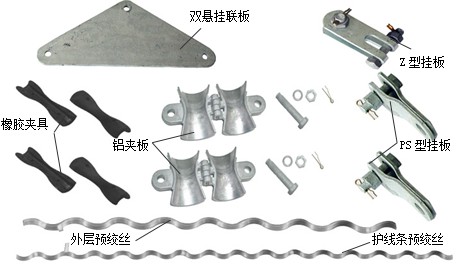

ADSS光缆悬垂线夹组件：

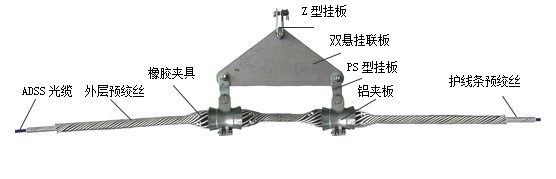

双悬垂：
1. 用于直线杆塔处ADSS光缆与杆塔的联接，每杆塔配一套。
2. 按缆径、最大综合荷载，根据选用规格表选配双支悬垂线夹。
附-ADSS光缆-100挡距悬垂线夹选用规格：
夹具成套出售，标配包括预绞丝、铝夹板、橡胶夹具和U形挂环，(连接件可选)。
ADSS光缆单悬垂：
ADSS光缆悬垂线夹组件：
使用指导:
单悬垂：
1.用于光缆与直线杆塔或转角/仰角≤25°杆塔的联接，每杆塔一套。
1.用于光缆与直线杆塔或转角/仰角≤25°杆塔的联接，每杆塔一套。
2.按缆径、档距/综合荷载，根据选用规格表选配悬垂线夹。
双悬垂：
1. 用于直线杆塔处ADSS光缆与杆塔的联接，每杆塔配一套。
2. 按缆径、最大综合荷载，根据选用规格表选配双支悬垂线夹。
附-ADSS光缆-100挡距悬垂线夹选用规格：
| 产品型号 |
适用光缆直径 (mm) |
预绞丝 | 色码 | |
| 长度(mm) | 数量 | |||
| AXL 1010 010 | 9.5-10.1 | 680 | 10 | 橙 |
| AXL 1080 010 | 10.2-10.8 | 700 | 11 | 黄 |
| AXL 1150 010 | 10.9-11.5 | 720 | 11 | 绿 |
| AXL 1220 010 | 11.6-12.2 | 740 | 12 | 青 |
| AXL 1290 010 | 12.3-12.9 | 760 | 12 | 蓝 |
| AXL 1360 010 | 13.0-13.6 | 780 | 13 | 紫 |
| AXL 1430 010 | 13.7-14.3 | 800 | 13 | 黑 |
| AXL 1500 010 | 14.4-15.0 | 900 | 12 | 红 |
| AXL 1570 010 | 15.1-15.7 | 920 | 12 | 橙 |
| AXL 1640 010 | 15.8-16.4 | 940 | 13 | 黄 |
| AXL 1710 010 | 16.5-17.1 | 960 | 13 | 绿 |
| AXL 1780 010 | 17.2-17.8 | 980 | 13 | 青 |
夹具成套出售，标配包括预绞丝、铝夹板、橡胶夹具和U形挂环，(连接件可选)。
