详细介绍
用途:
本产品用于OPGW光缆线路架设中OPGW光缆与耐张杆塔的联接,预绞丝对OPGW光缆起到保护和提高抗振作用。预绞丝的特殊设计,可以保证耐张线夹本身不会产生对OPGW光缆造成损害的应力集中,从而保证光缆系统的正常寿命。
结构与材料:
U形挂环-----------热镀锌钢U形挂环,起到与杆塔紧固件连接的作用。
延长杆-------------热镀锌精密铸钢延长杆,起到将嵌环和U形挂环连接起来的作用,并避免耐张线夹出口处光缆离杆塔太近,从而保证此处光缆有足够大的弯曲半径。
嵌环--------热镀锌精密铸钢嵌环,夹嵌在耐张线夹U形弯曲头内,起到保护耐张线夹并与延长杆连接的作用。
护线条预绞丝-----用镀锌钢丝或铝包钢丝制成,预绞丝内壁粘有一层微粒金刚砂,以增加磨擦力。预绞丝在工厂加工时被预制成四个子束,避免安装误差并便于快速安装。预绞丝的末端朝径向外侧弯曲,以免挤压损害光缆。
耐张预绞丝--------用镀锌钢丝或铝包钢丝制成,预绞丝在工厂加工时被预制成束,并在内壁粘有一层牢固的金刚砂,以达到对光缆减少侧压力的条件下增加耐张线夹的握力。

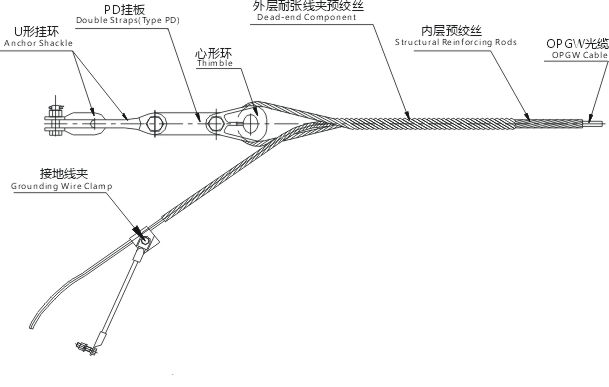

组件示意图:
使用指导:
1.使用在与终端杆塔、耐张杆塔和接续杆塔的联接。具体配置为:终端杆塔—1套/杆塔,耐张杆塔—2套/杆塔,接续杆塔—2套/杆塔。
组件示意图:
使用指导:
1.使用在与终端杆塔、耐张杆塔和接续杆塔的联接。具体配置为:终端杆塔—1套/杆塔,耐张杆塔—2套/杆塔,接续杆塔—2套/杆塔。
2.按缆径和光缆额定拉断力选配耐张线夹,因此用户可根据选用规格表选配适合的耐张线夹。
3.接地线夹随耐张线夹一起订购,不允许在耐张线夹的内层或外层预绞丝上直接安装接地线夹。
夹具成套出售,标配包括护线条预绞丝、耐张预绞丝、U形挂环、延长杆和嵌环,表中“xxx”表示配套连接金具的标称强度,用3位数字表示,单位为kN,连接金具参照下表选配。
与耐张线夹配套的连接金具:
此表也适用于ADSS用预绞式耐张线夹的连接金具配套选用。
OPGW光缆耐张金具选用规格:
产品型号 |
适用光缆 直径(mm) |
护线条预绞丝 | 耐张预绞丝 | 色码 | ||
长度 (mm) |
绞丝 数量 |
长度(mm) |
绞丝 数量 |
|||
ONF 1000 xxx | 9.0-10.0 | 1400 | 13 | 900 | 6 | 红 |
ONF 1110 xxx | 10.1-11.1 | 1500 | 14 | 1000 | 6 | 橙 |
ONF 1220 xxx | 11.2-12.2 | 1600 | 15 | 1100 | 6 | 黄 |
ONF 1330 xxx | 12.3-13.3 | 1700 | 16 | 1200 | 6 | 绿 |
ONF 1440 xxx | 13.4-14.4 | 1800 | 18 | 1300 | 6 | 青 |
ONF 1550 xxx | 14.5-15.5 | 1900 | 19 | 1400 | 7 | 蓝 |
ONF 1660 xxx | 15.6-16.6 | 2000 | 20 | 1500 | 7 | 紫 |
ONF 1770 xxx | 16.7-17.7 | 2100 | 21 | 1600 | 8 | 黑 |
ONF 1880 xxx | 17.8-18.8 | 2200 | 22 | 1700 | 8 |
红 |
夹具成套出售,标配包括护线条预绞丝、耐张预绞丝、U形挂环、延长杆和嵌环,表中“xxx”表示配套连接金具的标称强度,用3位数字表示,单位为kN,连接金具参照下表选配。
与耐张线夹配套的连接金具:
U形挂环 | 挂环或挂板 | 嵌环 | 破断强度(KN) | 材料 |
U-4 | ZH-7 | NHG-040 | 40 | 热镀锌钢 |
U-7 | ZH-7 | NHG-070 | 70 | 热镀锌钢 |
U-10 | ZH-10 | NHG-100 | 100 | 热镀锌钢 |
U-7*2 | PD-7 | NHG-070 | 70 | 热镀锌钢 |
U-10*2 | PD-10 | NHG-100 | 100 | 热镀锌钢 |
U-12*2 | PD-12 | NHG-120 | 120 | 热镀锌钢 |
U-16*2 | PD-16 | NHG-160 | 160 | 热镀锌钢 |
此表也适用于ADSS用预绞式耐张线夹的连接金具配套选用。
