OPGW光缆-悬垂线夹
| 光纤型号： | / |
| 光纤芯数： | / |
| 光缆结构： | / |
| 护套材料： | / |
| 使用温度： | / |
| 敷设条件： | / |
订购热线：0731-82598282
24时咨询：155-8009-2888
详细介绍
用途:
此种预绞式悬垂线夹是将OPGW光缆悬挂在输电线路杆塔上的联接金具。线夹可以减小光缆在悬挂点上的静态应力，提高光缆的抗振能力，抑制风力振动的动态应力；还可以保证光缆的弯曲不超过允许的数值，使光缆不产生弯曲应力。由于光缆安装了该线夹后，不会产生各种有害的应力集中，所以光缆中的光纤不会产生附加损耗。
结构与材料:
本产品为组合线夹，配有悬挂头（每个悬挂头由橡胶夹具、铝夹板、螺栓、弹垫、平垫、螺母、闭口销等组成）、外层预绞丝、护线条预绞丝等组合而成。
护线条预绞丝直接缠在光缆的外表，为光缆提供保护和刚度，护线条预绞丝则被橡胶夹具镶嵌件夹住，外层预绞丝的中部绞距顺势压住腰鼓形的橡胶夹具，再由铝夹板夹持其外。
铝夹板------由耐腐蚀铝合金压力铸造而成,该铝合金化学性能稳定，抗大气腐蚀性能好，并具有较好的机械性能。
橡胶夹具------由优质橡胶及中心加强件组成，具有抗臭氧、耐化学、耐气候老化性能，具有高低温度性能，及较高的强度和弹性，较小的压缩变形。
螺栓、弹垫、平垫、螺母------热镀锌标准件。
闭口销------电力标准件。
护线条预绞丝------按预定的机械性能与化学成分定做的铝合金线材，具有很高的抗拉强度、硬度和良好的弹性以及极强的防锈能力，能在恶劣的气候环境下长期使用。
外层预绞丝------与护线条预绞丝相同。
连接金具------ U形挂环、U形螺丝、UB型挂板、ZH型挂环，均为电力标准件。
安装示意图：

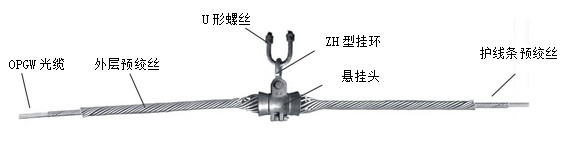

OPGW单悬垂：

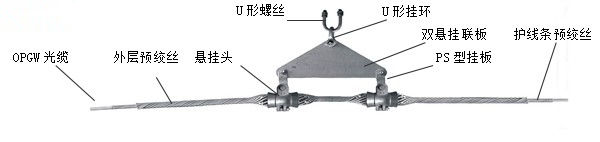

OPGW双悬垂：
使用指导:
安装示意图：
OPGW单悬垂：
OPGW双悬垂：
使用指导:
1.单悬垂线夹可用于光缆与直线杆塔或转角/仰角≤25°杆塔的联接；双支悬垂线夹可用于大跨距或大仰（俯）角的直线杆塔。每杆塔一套。
2.按光缆外径和档距/综合荷载选配悬垂线夹。
3.适用于OPGW光缆。
4.可以根据杆塔上挂线方法的不同，选用不同的连接金具与悬垂线夹配套。
OPGW双悬垂选用规格：
OPGW双悬垂选用规格：
| 产品型号 |
适用光缆 直径(mm) |
内层预绞丝 | 外层预绞丝 | 双悬头间距(mm) | 色码 | ||
| 长度(mm) | 绞丝数量 | 长度(mm) | 绞丝数量 | ||||
| OXF 1010 070S | 9.5-10.1 | 2100 | 10 | 1500 | 11 | 485 | 橙 |
| OXF 1080 070S | 10.2-10.8 | 2100 | 11 | 1500 | 11 | 485 | 黄 |
| OXF 1150 070S | 10.9-11.5 | 2100 | 11 | 1500 | 11 | 485 | 绿 |
| OXF 1220 070S | 11.6-12.2 | 2200 | 12 | 1600 | 12 | 485 | 青 |
| OXF 1290 070S | 12.3-12.9 | 2200 | 12 | 1600 | 13 | 485 | 蓝 |
| OXF 1360 070S | 13.0-13.6 | 2300 | 13 | 1700 | 13 | 485 | 紫 |
| OXF 1430 070S | 13.7-14.3 | 2300 | 13 | 1700 | 13 | 485 | 黑 |
| OXF 1500 070S | 14.4-15.0 | 2500 | 12 | 1900 | 12 | 485 | 红 |
| OXF 1570 070S | 15.1-15.7 | 2500 | 12 | 1900 | 12 | 485 | 橙 |
| OXF 1640 070S | 15.8-16.4 | 2600 | 13 | 2000 | 12 | 485 | 黄 |
| OXF 1710 070S | 16.5-17.1 | 2600 | 13 | 2000 | 13 | 485 | 绿 |
| OXF 1780 070S | 17.2-17.8 | 2600 | 13 | 2000 | 13 | 485 | 青 |
| OXF 1850 070S | 17.9-18.5 | 2600 | 14 | 2000 | 13 | 485 | 蓝 |
